RELATÓRIO INTERMEDIÁRIO

     Nesse fim de semana entregamos para nossa orientadora, professora Denise das Dores Nascimento Oliveira, o nosso relatório intermediário, que contém mais informações detalhadas sobre o desenvolver do nosso projeto. O relatório conta com detalhes do teste tátil visual, do de percolação do solo, cálculos feitos a partir dos testes para a definição do raio do sumidouro que será usado, dentre outras coisas. Aqui agora serão mostradas algumas partes do relatório intermediário:

As Características da Edificação Escolhida:

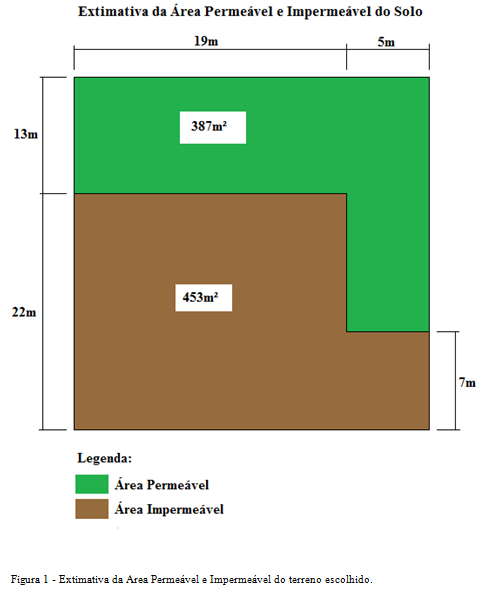

     O tipo de Edificação escolhida é uma Residência Unifamiliar de Padrão alto situada no Bairro de Jaguaribe na Rua Professor Almir Tourinho,  Salvador. A população que reside na casa é de 2 pessoas mais uma empregada doméstica, com população máxima de até 9 pessoas, sendo que tem 4 quartos e uma dependência de empregado. O terreno possui aproximadamente 46,07% de área permeável e 53,96% de área impermeável.

Mapa de Localização e Características Geográficas da Área da Edificação Escolhida:

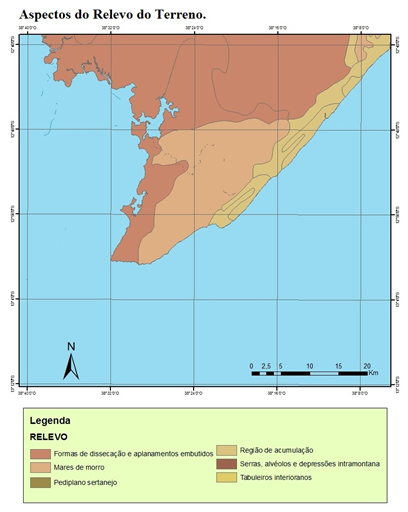

Figura 2 - Representação dos aspectos do relevo feito no programa ArcMap

Figura 3 - Representação dos aspectos do solo feito no programa ArcMap

Figura 4 - Representação dos aspectos geologicos  feito no programa ArcMap

Figura 5 - Representação dos aspectos da vegetação feito no programa ArcMap



     A partir da figura 6, obtivemos uma estimativa do local onde a casa se encontra no mapa. A casa está sendo representada pelo ponto preto, próximo ao Parque Metropolitano de Pituaçu. Com isso, a partir da figura 2, concluímos que a construção está localizada sobre o terreno cujo o relevo é de Mares de Morro. A partir da figura 3, concluímos que construção está localizada sobre o terreno cujo o solo é do tipo Latossolo Vermelho Amarelo. A partir da figura 4, concluímos que construção está localizada sobre o terreno cujo a geologia é Depósitos de Areia. Depósitos de Argila. A partir da figura 5, concluímos que construção está localizada sobre a vegetação de Área Urbana.

     Tanto o teste de percolação do solo quanto o teste tátil visual já foram comentados e explicados anteriormente, só darem uma olhada nas postagens anteriores.

     Mais informações sobre o projeto nas próximas postagens.

#TubulõesTeam1

TESTE TÁTIL VISUAL

     A identificação tátil visual é feita através do manuseio do solo para ver a sua reação. Essa técnica se

baseia em alguns testes de classificação:

     Tato: Textura é feita por estimativa, esfrega-se o solo na mão. As areias são ásperas, as argilas parecem com um pó quando secas e um sabão quando úmidas.

     Plasticidade: Moldar bolinhas ou cilindros de solo úmido. As argilas são moldáveis enquanto as areias e siltes não são moldáveis.

     Resistência do Solo: As argilas são resistentes a pressão dos dedos enquanto areias e siltes não são.

     Dispersão em Água: Misturar um porção de solo seco com água e agitar. As areias se depositam rapidamente, enquanto que as argilas turvam a suspensão e demoram para sedimentar.

     Impregnação: Esfregar uma pequena quantidade de solo úmido na palma das mãos. Colocar a mão em água corrente e observar a facilidade com que a palma da mão fica limpa. Solos finos se impregnam e não saem da mão com facilidade.

     Dilatância: O solo deve ser colocado sobre a palma de uma das mãos e distribuído uniformemente sobre ela, de modo que não apareça uma lâmina d'água. Uma mão deve bater-se na outra horizontalmente repetidas vezes. As argilas dificilmente se aparece a lamina d'água enquanto nas areias aparece facilmente.

     Fizemos os 6 testes e os resultados obtidos estão descritos abaixo:

     Tato - Ao esfregarmos na mão parte da amostra de solo, esta ficou impregnada e deixando a mão com uma coloração alaranjada.

     Plasticidade - Ao moldar a bolinha com a amostra do solo úmido, a bolinha foi moldada.

     Resistência do Solo - O solo resistiu a pressão dos dedos.

     Dispersão em água- A água ficou turva e demorou bastante tempo para se sedimentar.

     Impregnação - O solo impregnou na mão e não saiu com facilidade em água corrente.

     Dilatância - Não apareceu lamina de água na hora do teste.

     De acordo com os nossos testes chegamos a conclusão que o solo é predominante argiloso, e usaremos os dados obtidos deste solo para o decorrer do projeto.

     As argilas são caracterizadas por terem grãos com diâmetro inferior a 0,002 mm e pela sua plasticidade marcante ( capacidade de se deformar sem apresentar variações volumétricas) e elevada resistência quando seca.

Figura 1 - Amostra de solo utilizada.

Figura 2  - Teste de dispersão em água do solo utilizado

Figura 3 - Teste de Dilatância do solo.

ENSAIO DE PERCOLAÇÃO DO SOLO

     Nesse final de semana realizamos o teste de percolação do solo referencia para a construção do nosso sistema de tratamento de esgoto doméstico.

     O ensaio para estimar a capacidade de percolação deve ser feito cuidadosamente, tendo em mente que conforme o modo de execução pode resultar em valores bastante distintos para um mesmo tipo de solo. Ele deve ser precedido de uma etapa preliminar para simular a condição de solo saturado (condição crítica no sistema de absorção). Apesar da imprecisão, este ensaio é o mais simples que se conhece e, desde que seja utilizado em conjunto com os ensaios de tato e visual do solo, pode ser instrumento útil para avaliação da capacidade de infiltração do solo.

Para o ensaio utilizamos:

     - Relógio;

     - Cronômetro;

     - Ferramenta para escavar o solo (pá, trado, enxada);

     - Régua

     - Água em abundância.

Os procedimentos foram:

     a) Escolhemos três pontos do terreno próximos ao local onde será lançado o efluente;

     b) Em cada ponto escavamos uma cova quadrada de 0,30 m de lado e 0,35 m de profundidade;

     c) Raspamos as laterais e o fundo da cova, de modo que a superfície ficasse regular;

     d) Retiramos os materiais soltos no fundo da cova e cobrimos o fundo com cerca de 0,05 m de brita nº 1;

     e) No 1º dia de ensaio manter as covas cheias de água durante 4 horas. Esta constitui uma etapa preliminar para saturação do solo;

     f) Se toda a água inicialmente colocada infiltrasse no solo dentro de 10 min, podíamos começar o ensaio imediatamente;

     g) Caso não ocorresse o disposto na letra f), no dia seguinte, encheríamos as covas com água e aguardaríamos que se infiltrasse totalmente;

     h) Em seguida enchemos novamente as covas até uma altura de 0,15 m e cronometramos o tempo de rebaixamento de 0,15 para 0,14 m;

     i) Quando este rebaixamento se dava em menos de 3 minutos, refazíamos o ensaio 5 vezes, adotando a 5ª medição;

     j) Com os tempos obtidos em cada cova, obtemos os coeficientes de infiltração do solo em l/m².dia, na curva apresentada na figura:

     k) Adotamos o menor dos coeficientes determinados nos ensaios.

     O ensaio foi realizado com sucesso no primeiro dia, não tivemos que retornar no outro dia, ss dias chuvosos na cidade ajudaram a saturar o solo com antecedência. Coletamos os dados e estamos os processando para o desenvolver do projeto. Seguem agora algumas imagens da equipe realizando o ensaio:

Foto 2: Dia visivelmente nublado, um dos chuvosos da semana.

                                               Foto 3: Escavação dos pontos de ensaio                                                       Foto 4: Gabarito dos buracos

                                                    Foto 5: Britas 1 sendo depositadas

Foto 6: Situação do buraco durante a colocada e retirada de água

     Como dito anteriormente, o ensaio foi realizado com sucesso. Com isso estamos desenvolvendo o nosso projeto cada vez mais.

     Mais informações e atualização na próxima postagem.

LOCAL DO ENSAIO

     Nesse próximo final de semana estaremos realizando o procedimento para estimar a capacidade de percolação do solo (o fluxo de água no solo), onde estaria nosso modelo de sistema de tratamento de esgoto doméstico caso ele fosse construído em escala real. O ensaio será realizado na edificação - Rua Almir Tourinho, número 10, Condomínio Habitacional Jardim Gantois, Jaguaribe.

Imagem 1: Visão aérea do terreno onde será realizado o ensaio.

Imagem 2: Visão mais próxima do terreno.



     Mais informações na próxima postagem.
